Choisir le bon plastique pour une isolation électrique fiable

Une pièce plastique isolante ne se choisit pas uniquement selon sa forme ou son prix. La matière doit conserver ses propriétés électriques, mécaniques et thermiques dans les conditions réelles d’utilisation : tension, température, humidité, pollution, vibrations et durée de service. Une sélection fondée sur ces contraintes réduit les risques d’amorçage, de court-circuit et de défaillance prématurée.

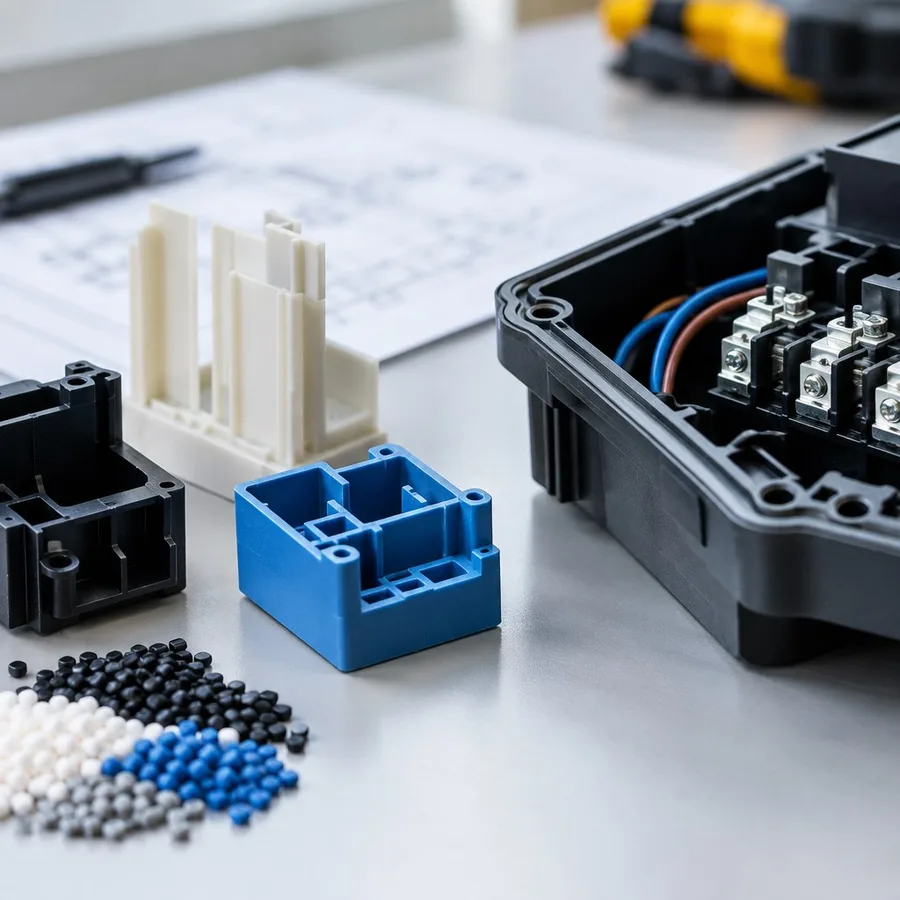

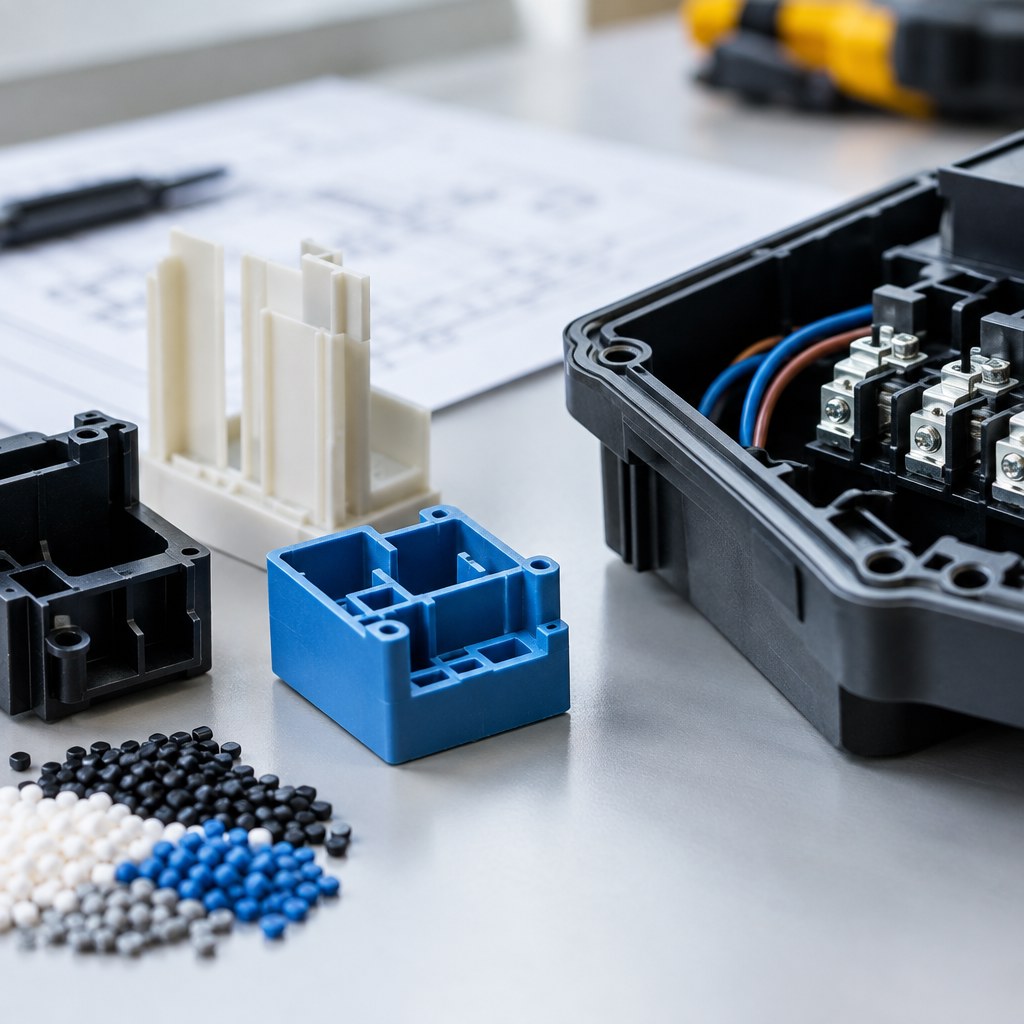

Entretoises, supports, capots, boîtiers, guides de câbles et composants de connectique peuvent être réalisés par injection, usinage ou découpe. Le procédé, la géométrie et l’environnement influencent autant la performance finale que la résine choisie.

Les critères techniques à examiner avant le choix

Commencez par rédiger une fiche de contraintes. Elle doit préciser la tension de fonctionnement, les distances d’isolement et de ligne de fuite, la température minimale et maximale, l’exposition à l’humidité ou aux produits chimiques, ainsi que les efforts mécaniques appliqués à la pièce.

• Rigidité diélectrique : elle indique la capacité du matériau à résister à un champ électrique avant claquage. Elle ne suffit pas, à elle seule, à valider une conception.
• Résistance d’isolement : elle doit rester élevée dans les conditions d’emploi, notamment lorsque la surface peut être humide ou contaminée.
• Résistance au cheminement : l’humidité, la poussière et les résidus peuvent créer un trajet conducteur en surface. Le niveau de CTI du matériau et la géométrie doivent être considérés ensemble.
• Tenue thermique : la température d’usage, les échauffements locaux et les cycles thermiques peuvent provoquer ramollissement, retrait ou vieillissement.
• Comportement au feu : selon l’application, vous pouvez avoir besoin d’une matière présentant une classification d’inflammabilité adaptée. Vérifiez toujours la fiche technique de la nuance exacte.

Les valeurs publiées varient selon la formulation, l’épaisseur, la méthode d’essai et l’état de la pièce. Demandez donc les données correspondant à la nuance et à la géométrie retenues, plutôt que de comparer des chiffres issus de conditions différentes.

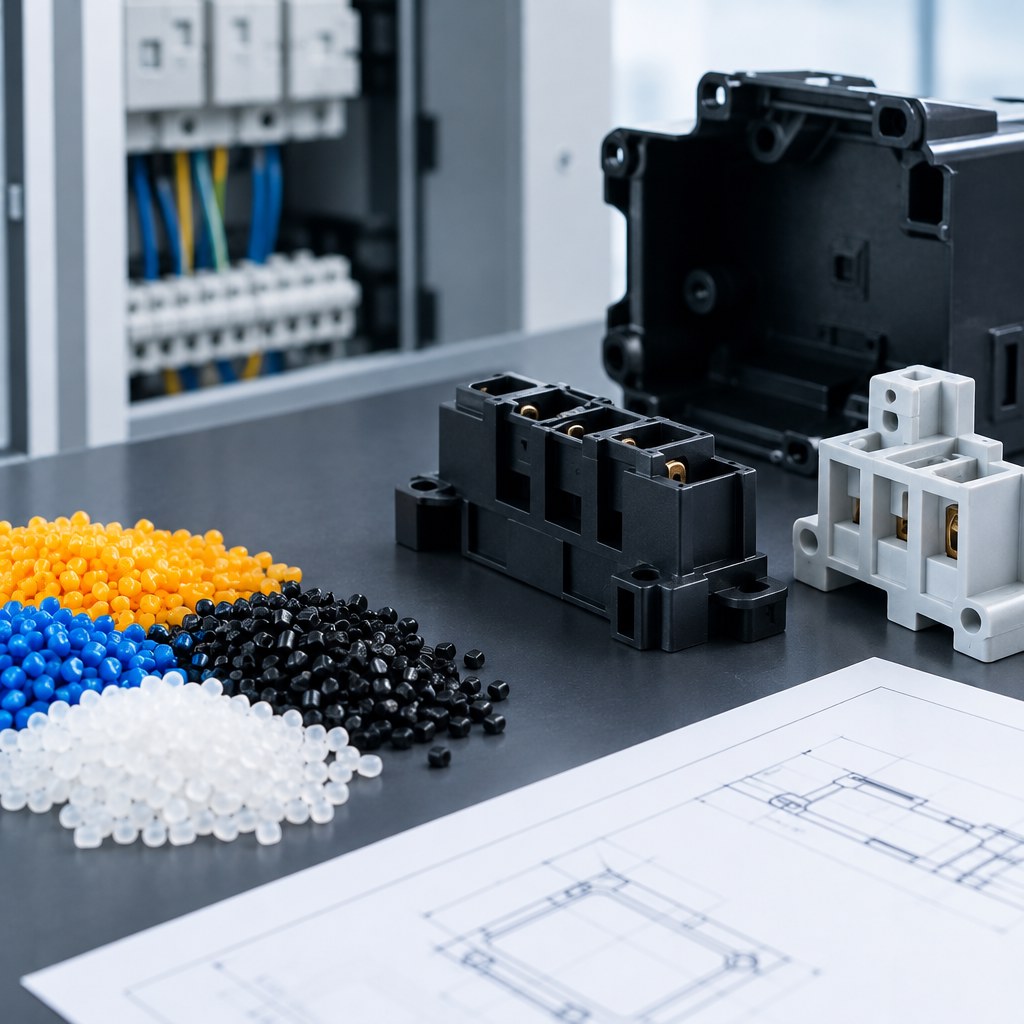

Quelles matières plastiques envisager ?

Les thermoplastiques techniques offrent un éventail de compromis. Le choix doit rester lié à la fonction de la pièce et au procédé de fabrication.

Précautions de conception et de fabrication

Une matière performante peut échouer si la pièce est mal dessinée. Évitez les angles vifs, les variations brutales d’épaisseur et les zones qui concentrent les contraintes. Prévoyez des rayons adaptés, une dépouille suffisante pour le démoulage et une épaisseur aussi régulière que possible.

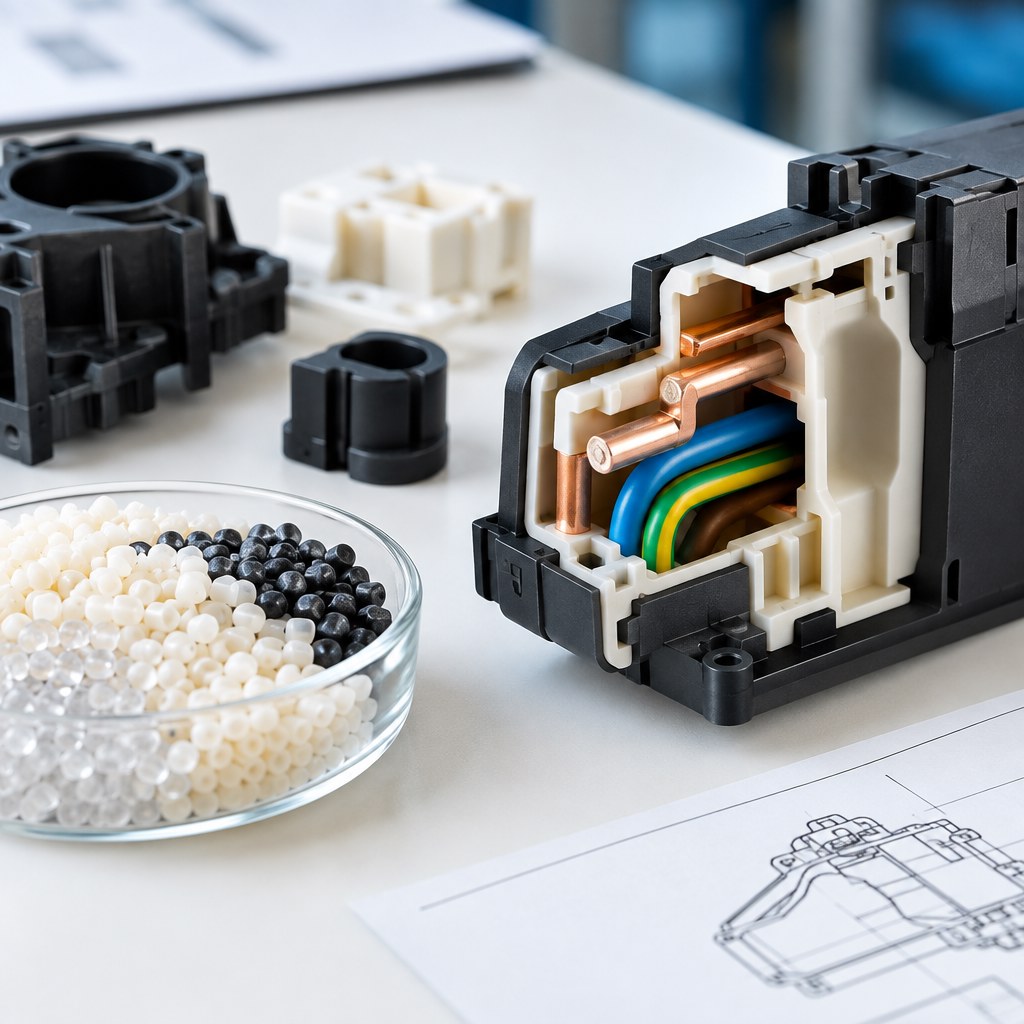

Pour l’isolation, ne réduisez pas les distances entre conducteurs sans vérifier les exigences applicables à votre produit. Séparez les zones sous tension, limitez les chemins directs en surface et évitez les recoins susceptibles de retenir poussière ou condensation. Les inserts métalliques doivent être positionnés de façon à ne pas créer de faiblesse électrique ou de fissuration autour de l’insert.

Le moulage peut laisser des lignes de soudure, bavures, retassures ou variations dimensionnelles. Pour une petite série ou un prototype, l’usinage permet parfois de contrôler plus directement la géométrie. Dans tous les cas, inspectez les surfaces fonctionnelles et définissez des tolérances réalistes.

Checklist de validation avant lancement

1. Décrivez les tensions, températures, efforts et conditions d’environnement.
2. Identifiez les distances d’isolement, les distances de ligne de fuite et les zones critiques.
3. Comparez plusieurs nuances sur leurs fiches techniques complètes.
4. Vérifiez la compatibilité entre matière, procédé, tolérances et cadence.
5. Réalisez des prototypes représentatifs, avec les inserts et traitements prévus.
6. Effectuez les essais électriques et mécaniques dans les conditions d’utilisation prévues.
7. Documentez la référence matière, les paramètres de production et les contrôles.

Erreurs fréquentes et mesures correctives

La première erreur consiste à choisir une résine uniquement pour sa rigidité ou son prix. La seconde est de reprendre une pièce existante sans vérifier les écarts de tension, d’humidité ou de température. Enfin, une validation sur éprouvette plane ne représente pas toujours le comportement d’une pièce nervurée, assemblée ou contrainte.

Si un défaut apparaît, recherchez d’abord sa cause : matière humide, contamination, bavure, fissure autour d’un insert, distance insuffisante ou échauffement local. Isolez le paramètre en cause, corrigez la conception ou le procédé, puis répétez les essais sur une série représentative. Ne remplacez pas simplement la matière sans comprendre le mécanisme de défaillance.

FAQ

Le plastique le plus isolant est-il toujours le meilleur ?

Non. La résistance électrique doit être mise en regard de la température, de l’humidité, des contraintes mécaniques, du feu, du coût et du procédé de fabrication.

Faut-il privilégier l’injection ou l’usinage ?

L’injection est pertinente pour des volumes réguliers et une géométrie optimisée. L’usinage facilite les prototypes, petites séries et ajustements rapides.

Quand demander une étude de conception ?

Dès que la pièce intervient près de conducteurs sous tension, dans un environnement chaud, humide ou soumis aux vibrations, une revue matière-procédé-géométrie est recommandée.
