Pourquoi remplacer une pièce métallique par du plastique technique ?

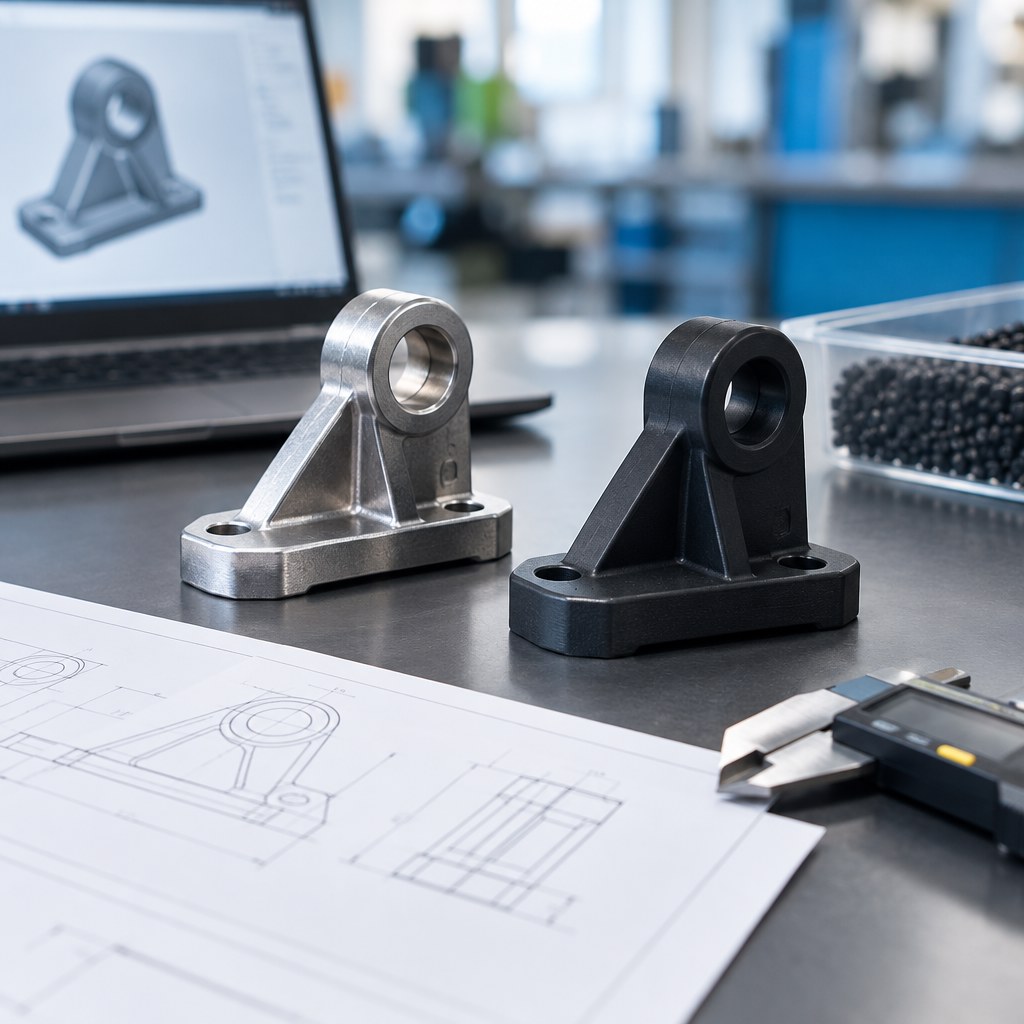

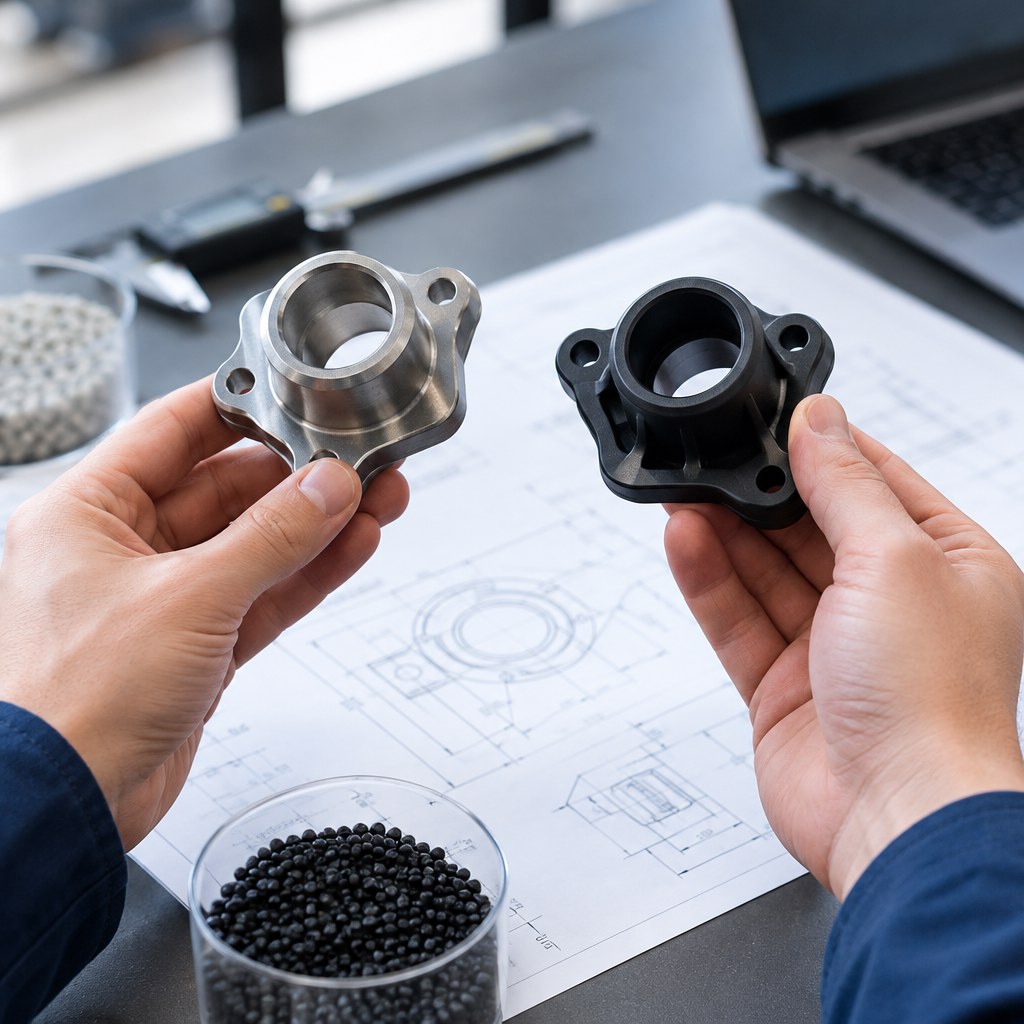

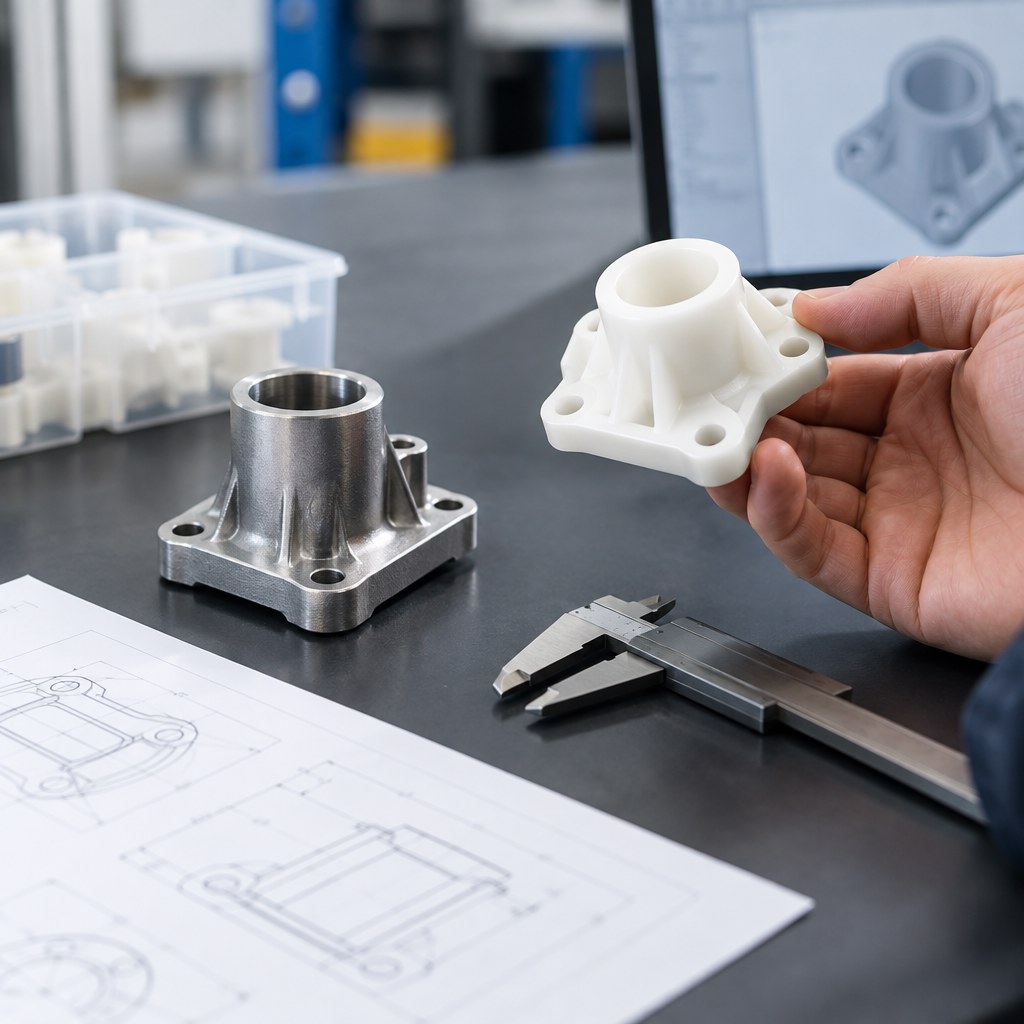

Remplacer une pièce métallique par une pièce en plastique technique ne consiste pas à reproduire sa géométrie avec une matière moins lourde. La réussite dépend d’une analyse fonctionnelle : charges, température, frottement, humidité, produits chimiques, tolérances et durée d’utilisation doivent être comparés avant de choisir le polymère et le procédé de fabrication.

La bonne méthode permet de réduire la masse, la corrosion, le bruit ou les opérations de maintenance, tout en conservant la sécurité et la fiabilité de l’ensemble. Elle commence par le besoin réel, puis se termine par une validation documentée sur prototype ou présérie.

Solutions Plastomere : Pour étudier une alternative au métal, comparez notamment les plaques PTFE, les ronds PTFE et les autres semi-produits disponibles. Pour une demande technique, transmettez vos dimensions, quantités et conditions d’utilisation via notre formulaire de devis.

1. Définir les fonctions et les contraintes

Avant de parler de matière, rassemblez les plans, les échantillons, les retours de maintenance et les conditions d’utilisation. Identifiez la fonction principale de la pièce : guidage, étanchéité, support, isolation, transmission d’effort ou protection. Une même pièce peut cumuler plusieurs fonctions, avec des exigences parfois contradictoires.

• Efforts : charge statique, chocs, vibrations, pression et fatigue répétée.
• Environnement : température minimale et maximale, humidité, UV, poussières, huiles, solvants ou agents de nettoyage.
• Contact : frottement contre un métal ou un autre polymère, risque d’usure, besoin d’autolubrification.
• Géométrie : parois, nervures, inserts, zones de fixation, dépouilles et tolérances fonctionnelles.
• Production : quantité annuelle, délai, niveau de finition et capacité d’évolution du produit.

Conservez les données techniques existantes lorsqu’elles sont fiables, mais vérifiez leur origine et leur pertinence. Une contrainte absente du plan, comme un nettoyage fréquent ou un montage en force, peut modifier totalement le choix de matière.

2. Choisir le plastique technique et le procédé

Le choix ne doit pas se limiter au remplacement « métal contre plastique ». Il faut comparer les propriétés utiles dans la situation réelle. Le POM peut convenir à des pièces de précision et de glissement, tandis que le PA offre une bonne résistance mécanique, avec une sensibilité à l’humidité à prendre en compte. Le PEEK, le PPS ou le PTFE peuvent répondre à des exigences spécifiques de température, de chimie ou de frottement, mais leur coût et leur mise en œuvre varient.

Ces indications restent générales : la formulation, les charges, le renfort fibre de verre ou de carbone, l’orientation au moulage et les conditions de service influencent fortement le résultat. Demandez une fiche technique complète et vérifiez que les valeurs correspondent à la température, à la durée et au type de sollicitation visés.

Le procédé dépend ensuite du volume et de la maturité du projet. L’usinage convient pour un prototype ou une petite série. L’injection devient pertinente lorsque les volumes justifient un outillage, avec une conception adaptée au retrait, aux plans de joint et aux dépouilles. L’impression 3D peut servir à valider l’encombrement, mais le matériau imprimé ne reproduit pas nécessairement le comportement d’une pièce injectée ou usinée.

3. Reconcevoir plutôt que copier

Une pièce plastique ne se dimensionne pas toujours comme sa version métallique. Le module d’élasticité est généralement différent, le fluage peut apparaître sous charge constante et la dilatation thermique peut modifier les jeux. Prévoyez des rayons pour limiter les concentrations de contraintes, des nervures pour augmenter la rigidité et des épaisseurs aussi régulières que possible.

Examinez attentivement les assemblages. Un taraudage direct peut être remplacé par un insert, une fixation traversante ou un encliquetage. Contrôlez le couple de serrage pour éviter l’écrasement ou l’arrachement. Pour une pièce coulissante, définissez le jeu à température de service, et non uniquement à température ambiante.

4. Valider par étapes

Organisez la validation autour d’exigences mesurables. Commencez par un prototype représentatif de la matière et du procédé envisagés. Vérifiez l’encombrement, le montage, les jeux, l’accessibilité et l’absence d’interférence. Mesurez les dimensions critiques après conditionnement, si l’humidité ou la température peuvent les influencer.

1. Rédigez une matrice de validation reliant chaque fonction à un critère d’acceptation.
2. Réalisez des essais mécaniques : charge, fatigue, choc, maintien des fixations et déformation.
3. Testez l’environnement : température, humidité, produits chimiques, nettoyage et UV si nécessaire.
4. Évaluez le frottement et l’usure dans les conditions réelles, avec le lubrifiant prévu ou sans lubrification.
5. Contrôlez la répétabilité sur plusieurs pièces de présérie, pas uniquement sur un prototype.
6. Documentez les résultats, les écarts, la matière exacte, le lot et les réglages de fabrication.

La validation doit aussi couvrir le montage en production. Une pièce conforme au laboratoire peut échouer si l’opérateur force un assemblage, si l’outil déforme le polymère ou si le stockage modifie ses dimensions.

Risques courants et actions correctives

L’erreur la plus fréquente consiste à choisir une matière sur sa résistance à court terme, sans intégrer le fluage, la température ou l’usure. Une autre consiste à conserver des tolérances métalliques sans vérifier leur faisabilité économique et industrielle. Évitez également de changer simultanément la matière, la géométrie et le procédé sans plan d’essai : vous ne sauriez plus identifier la cause d’un écart.

Si le prototype échoue, revenez au mode de défaillance : fissure, déformation, arrachement, usure, gonflement ou incompatibilité chimique. Vous pourrez alors renforcer localement, ajouter un insert, modifier le jeu, changer de formulation ou revoir la charge appliquée. Ne corrigez pas uniquement le symptôme.

FAQ

Le plastique technique est-il toujours moins cher que le métal ?

Non. Le coût dépend de la matière, du volume, de l’outillage, de l’usinage, des inserts et du contrôle. Comparez le coût global, incluant assemblage, corrosion, maintenance et masse.

Peut-on valider avec une impression 3D ?

Oui pour l’encombrement et certains montages. Pour les performances, utilisez une matière et un procédé représentatifs de la série.

Quand consulter un spécialiste ?

Dès que la pièce supporte une charge importante, travaille à température élevée ou intervient dans une fonction de sécurité. Une étude de conception réduit les essais inutiles.
